Come FLIR Scion rappresenta un primo passo più sicuro nelle ispezioni delle linee elettriche

Le ispezioni termiche delle linee elettriche non sono una novità. Le aziende di servizi pubblici spesso utilizzano la termografia nelle ispezioni in elicottero e dotando i propri ispettori di terra di termocamere ad alta potenza. Il problema è che i metodi tradizionali, sebbene affidabili, sono limitati in termini di scalabilità a causa dei costi e dei tempi. FLIR Scion Outdoor Thermal Monocular (OTM) è in grado di fornire informazioni approfondite sulla termografia a una forza lavoro su larga scala.

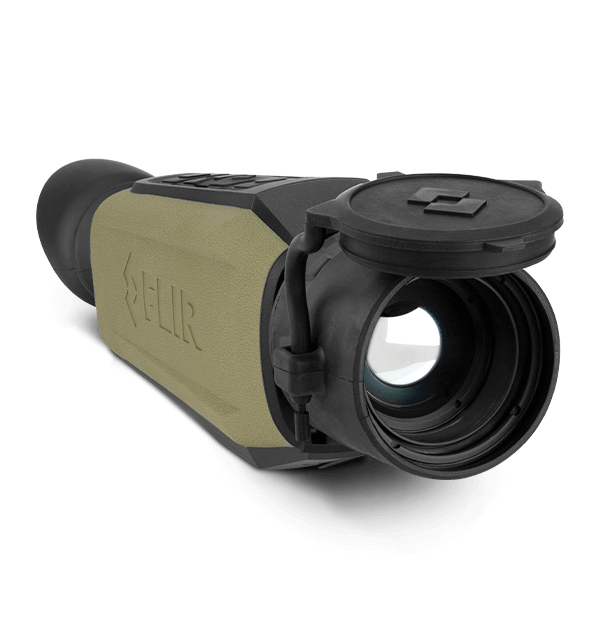

FLIR Scion OTM

Purtroppo non è insolito che alcune sezioni di una città perdano potenza; il processo per trovare la fonte o le fonti di questi guasti può essere lento e noioso. Per individuare il punto difettoso in una linea elettrica, i linemen devono solitamente guidare la lunghezza della linea nei camion e cercare visivamente eventuali danni. Se si verifica un incidente di notte, un camion sarà spesso dotato di un’illuminazione ad alta potenza azionata da un altro operatore per puntare la linea elettrica. Potrebbero essere necessari diversi chilometri di ispezioni delle linee elettriche prima che l’equipaggio scopra finalmente il problema. La termografia può accelerare notevolmente il processo di ricerca, poiché la maggior parte dei problemi di alimentazione genera calore man mano che si verificano.

Le termocamere in grado di produrre immagini termiche chiare a distanza consentono agli ispettori di isolare meglio i problemi su una linea elettrica difettosa. FLIR Scion OTM produce un'immagine termica a 60 Hz con una risoluzione di 640 × 480, grazie al suo core FLIR Boson®. Anche se la portata totale può arrivare fino a 2400 m (1,5 mi), Scion OTM è in grado di puntare i punti caldi da diverse centinaia di metri di distanza, il che significa che grandi sezioni di linee elettriche possono essere ispezionate contemporaneamente e ricontrollate più attentamente una volta identificata un’area problematica. Scion OTM è progettato per l’uso all’aperto con una sola mano, facilitando le lunghe ispezioni.

Qualsiasi problema elettrico che genera calore eccessivo apparirà su una FLIR Scion, ma abbiamo evidenziato alcuni problemi comuni nelle linee elettriche di seguito.

Guasto isolatore

Gli isolatori per linee elettriche sono tipicamente oggetti dall'aspetto di disco realizzati con materiali elettricamente resistenti, utilizzati per impedire che le linee elettriche si tocchino tra loro o con l'asta dell'utenza. Sebbene gli isolatori siano progettati per resistere a stress meccanici ed elettorali, possono occasionalmente rompersi a causa di corrosione, polvere e accumulo di umidità. Se un isolante accumula una quantità significativa di uno qualsiasi di questi materiali, il materiale si riscalderà man mano che l’elettricità lo attraversa e apparirà più luminoso rispetto al monoculare.

Trasformatori

I trasformatori convertono l'elettricità a più alta tensione trasportata dai cavi primari e riducono la tensione per l'uso da parte dei clienti. Sono una parte fondamentale delle reti a bassa tensione e possono causare interruzioni diffuse a migliaia di clienti in caso di guasto. Le condizioni non corrette dei macchinari, il deterioramento progressivo degli elementi elettrici o dei macchinari e i cattivi parametri operativi possono causare il surriscaldamento del trasformatore. Utilizzando una FLIR Scion, è possibile rilevare facilmente un trasformatore più caldo del solito.

Giunzioni difettose

Le giunzioni che non vengono pulite correttamente dai fili di alluminio prima della compressione causeranno terminazioni a resistenza maggiore e possono infine causare guasti. Le giunzioni difettose creeranno una maggiore resistenza e sembreranno splendenti se viste dalla termografia. Il rilevamento precoce di questi problemi consente ai team di riparazione di correggere le linee prima che si verifichino incidenti più costosi.

Il lungo raggio, l'alta risoluzione e il costo relativamente inferiore di FLIR Scion OTM lo rendono lo strumento perfetto per equipaggiare team di utility più grandi. Scion può essere il primo passo perfetto nelle ispezioni delle utility e consente alle aziende di servizi di identificare più facilmente le aree problematiche prima di passare a metodi di ispezione più costosi.
