Rendere visibili le emissioni di CO2 invisibili con FLIR OGI

L'emittente tedesca di servizi pubblici, ZDF, ha prodotto un documentario sul biossido di carbonio (CO2) del gas serra e sui suoi prezzi per la rivista aziendale globale makro. Per farlo, il reporter ZDF Manfred Kessler e il fotografo Armin Vater avevano bisogno di un metodo affidabile per dimostrare la presenza di CO2, che è invisibile agli esseri umani. Hanno trovato la soluzione giusta con FLIR Systems, il leader globale del mercato della termografia, che produce una termocamera specifica per la visualizzazione della CO2.

INFORMAZIONI SU 3SAT E MAKRO

3sat è una stazione televisiva pubblica in lingua tedesca, senza pubblicità, gestita in collaborazione da ZDF, dall’emittente austriaca ORF, dall’SRG SSR svizzero e dalle emittenti regionali ARD. Guidata da ZDF dal suo centro di trasmissione di Mainz, la stazione produce molti spettacoli informativi internamente. Lo show della rivista, makro, riporta settimanalmente sull'economia globale con un occhio alle persone, ai dettagli e al contesto globale complessivo.

Il cameraman Armin Vater e la sua collega Lasse Brünjes girano all'aeroporto di Francoforte con la FLIR GF343.

FLIR GF343 IN FUNZIONE SU TV TEDESCO

Il giornalista Manfred Kessler afferma che gli è stato chiesto di cercare una collaborazione con FLIR Systems dopo aver visto video che dimostravano la capacità di alcune termocamere di visualizzare la CO2. "Nei video è possibile vedere chiaramente come una termocamera con uno speciale filtro visualizza le emissioni di CO2, ad esempio, da persone o animali che espirano CO2. Ma questa termocamera mostra anche le emissioni di auto, aeroplani o impianti chimici".

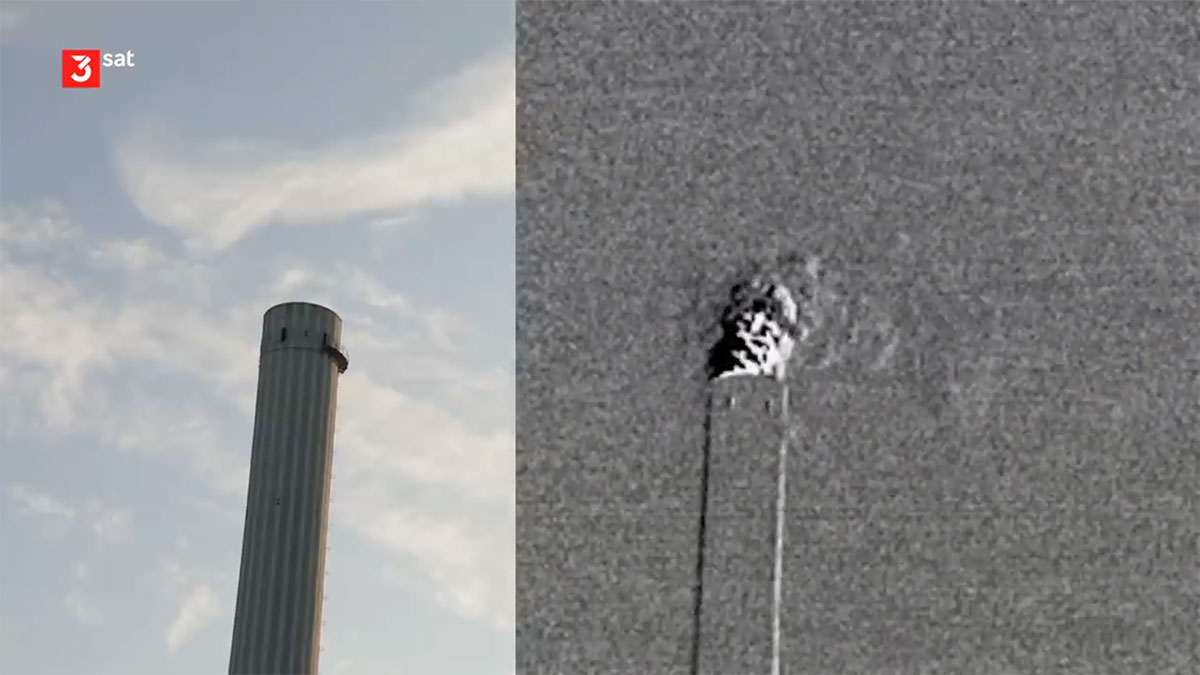

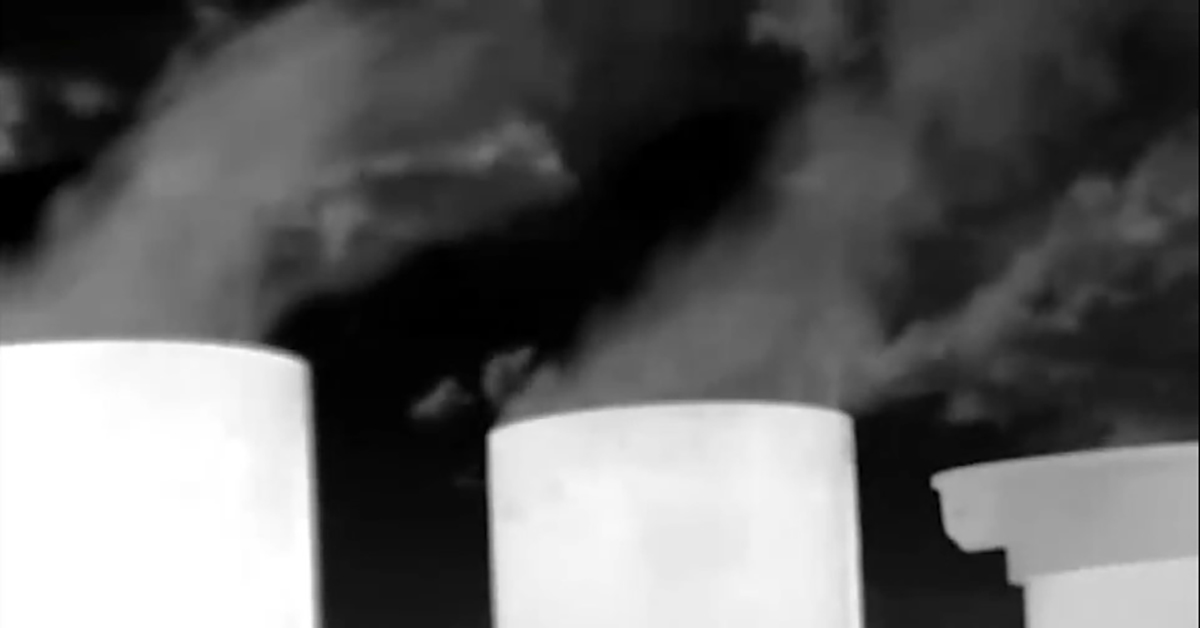

Un camino in una pianta chimica sembra inattivo ad occhio nudo. Ma la FLIR GF343 mostra un pennacchio di CO2 chiaro.

Naturalmente, non tutte le termocamere possono vedere i gas. In genere le termocamere visualizzano temperature diverse nella scena solo come colori per visualizzare il calore. È necessaria una termocamera con sensore raffreddato, lunghezza d'onda specifica e filtri speciali per vedere i gas. Anche se le termocamere convenzionali sono diventate più comuni negli ultimi anni con opzioni accessibili come gli accessori per smartphone FLIR ONE®, in tutta la Germania ci sono solo poche termocamere in grado di visualizzare la CO2.

UNO SGUARDO ALL'INTERNO DELLA TELECAMERA

La FLIR GF343 è dotata di un sensore altamente sensibile realizzato in antimoniuro di indio (InSb), un composto chimico degli elementi indio (In) e antimonio (Sb), che sono materiali idonei per i sensori a infrarossi nell'optoelettronica. Questo rilevatore è stato dotato di uno speciale filtro che gli consente di registrare immagini in un intervallo spettrale molto ristretto da 4200 nm a 4400 nm, ed è proprio questo l'intervallo spettrale infrarosso in cui la CO2 può essere visualizzata. Affinché funzioni, tuttavia, il rilevatore stesso deve essere molto freddo: -198 °C per essere precisi. A questo scopo, nella termocamera è installato un refrigeratore Sterling che genera temperature estremamente basse. Questo richiede tempo; dopo l’accensione il raffreddatore funziona per circa 5 minuti fino a quando il rilevatore non è abbastanza freddo e la termocamera può essere utilizzata.

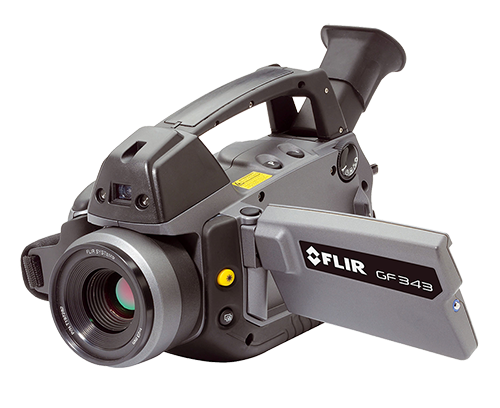

Grazie a uno speciale filtro vaporizzato direttamente sul sensore, la FLIR GF343 può visualizzare la CO2.

FORMAZIONE, MODALITÀ HSM E SCELTA DELLA TAVOLOZZA COLORI

Il fotografo Armin Vater e la sua collega Lasse Brünjes hanno ricevuto un'introduzione alla gestione della FLIR GF343 da parte di FLIR Systems a Francoforte prima delle riprese. Non solo hanno appreso le tipiche funzioni operative della termocamera (registrazione di video o immagini fisse, modifica delle impostazioni, sostituzione della batteria, ecc.), ma anche alcune caratteristiche speciali che sono importanti per la termografia: ad esempio, la scelta della tavolozza colori corretta. Le termocamere FLIR offrono una selezione di tavolozze che assegnano una gamma di colori all'intensità della radiazione infrarossa, rendendo questo spettro invisibile visibile all'occhio umano. La tavolozza può essere semplicemente monocromatica, visualizzando le aree fredde come grigio scuro e le aree nere e calde come grigio chiaro e bianco. Tali tavolozze vengono spesso scelte per le termocamere utilizzate nel settore della sicurezza, poiché i semplici toni di colore facilitano il rilevamento a distanza di una persona come punto bianco brillante tra ambienti più bui. Tuttavia, la termocamera ha anche altre tavolozze, come una tavolozza arcobaleno o una tavolozza di colori ferro, che varia da bianco/giallo a rosso scuro/viola. Una speciale modalità ad alta sensibilità (HSM) consente una visualizzazione particolarmente chiara delle emissioni di gas, che può essere utile per spostare le immagini video.

Lavorare con questa termocamera, tuttavia, richiede conoscenze specialistiche. Ad esempio, non è possibile guardare attraverso il vetro con la termocamera, motivo per cui non ha un obiettivo in vetro, ma uno realizzato in germanio. A proposito, non è possibile riconoscere le persone o le firme termiche attraverso le mura, come talvolta vediamo nei film di Hollywood, in realtà si tratta di pura narrativa.

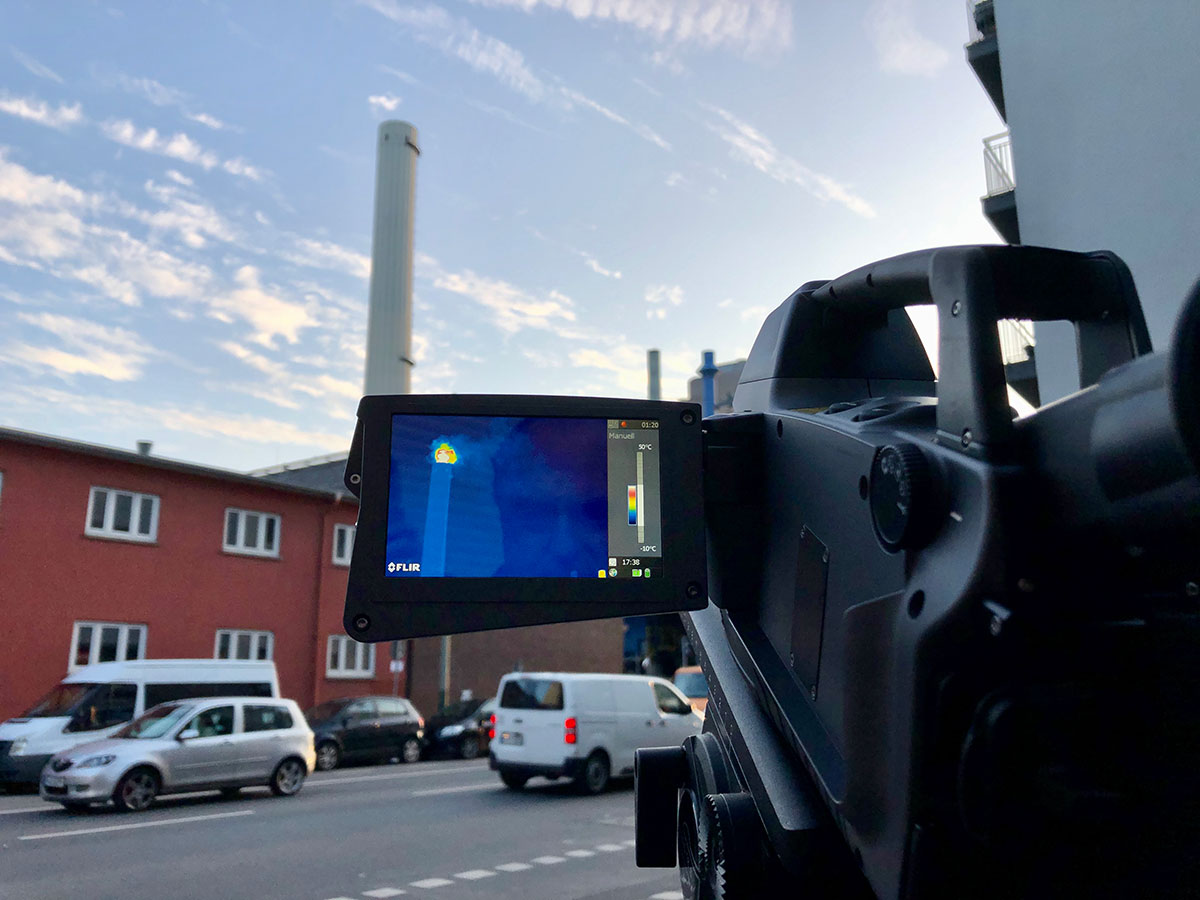

FLIR GF343 visualizza le emissioni di CO2 di un impianto chimico.

Ma questo non era ciò che il team cinematografico di makro voleva ottenere con la FLIR GF343. Al contrario, il cameraman Armin Vater e la sua collega Lasse Brünjes hanno ripreso le emissioni di auto a un incrocio affollato, le emissioni di CO2 degli aeroplani all'aeroporto di Francoforte, i camini di un impianto chimico e i camini degli edifici residenziali, nonché le persone che espirano. Ciò ha portato a alcune intuizioni sorprendenti: sebbene un camino in un impianto chimico sembrasse inattivo ad occhio nudo, la FLIR GF343 ha mostrato un pennacchio di CO2 chiaro.

Il team documentario non rivelerebbe più i risultati di questo report, ma la trasmissione finale offre maggiori informazioni sulle emissioni di CO2 da produzione, viaggi e altri settori. L’episodio di makro è stato trasmesso a dicembre 2019 il 3Sat e sarà disponibile online presso il centro mediatico di makro fino al 12 dicembre 2023. Per ulteriori informazioni sulla FLIR GF343, visitate flir.com/gf343
